超大超高空幕墙单元体项目 重庆来福士让世界惊叹!

　　重庆来福士项目寓意“扬帆远航”的重庆精神，诠释了“古渝雄关”的壮美气势，建成后将成为重庆的地标性建筑。长达约300米的“水晶廊桥”，其晶莹剔透的玻璃构造，将把公共空间及城市花园带到重庆的上空，身处廊桥内，重庆江景、山景将尽收眼底。



重庆来福士幕墙项目夜景



　　来福士幕墙项目具有的特殊性

 　　超级项目之所以超级，并不仅仅是体量大(总建筑面积：约817,000平方米)，投资高(50亿元总投资)，还在于项目所处位置的特殊性。



　　重庆来福士坐落于重庆朝天门广场与解放碑之间，直面长江与嘉陵江交汇口，是重庆无可复制的显要位置--心脏部位。该项目特邀国际知名建筑大师萨夫迪(Moshe Safdie)担纲设计，因长江与嘉陵江交汇处的绝佳地理位置受到启迪，其设计灵感源自船帆迎风启程的磅礴气势。其中，以六座弧形塔楼临水北向，宛若巨轮扬帆起航;用八栋高层建筑形成一组强劲的风帆，代表重庆千年积淀的城市精神，寓意重庆“乘风破浪、扬帆起航”。城中之城代表着优越的中心位置以及集商业、休闲与宜居为一体的多元业态，来福士以城市综合体概念推动山城重庆的城市发展。



　　一、重庆来福士圆梦朝天门

　　重庆人信奉的是口说无凭，纸上谈兵无法征服重庆人，所以，当扬帆起航的重庆来福士广场蓝图摆在重庆人面前时，他们并不确信这个梦是否能实现。金螳螂幕墙助力来福士落户山城，圆梦朝天门。





　　金螳螂幕墙承接了来福士广场整个建筑群中最高的T4N塔楼的幕墙项目。T4N塔楼共68层，高度约350米，建筑功能为办公和酒店，总幕墙面积约40000平方米，幕墙形式主要包括单元体玻璃幕墙、玻璃翼幕墙、风帆格栅、避难层防雨百叶、梭形遮阳百叶、框架玻璃幕墙等;其中北立面的单元玻璃幕墙和风帆格栅为本工程的朝江正立面，且此面为双曲面造型，因此能否按建筑师意图实现原建筑效果，同时实现整个幕墙的防水、保温、防火等性能要求为本项目的一大亮点，也是一大难点。



单元幕墙模型完美呈现



　　金螳螂幕墙深化设计团队通过BIM建模进行分析，将T4N风帆格栅模型和双曲面的单元幕墙模型完美呈现，利用对玻璃冷弯技术在本项目中的多种可能性进行分析，选择单元板块整体冷弯和工厂玻璃冷弯配合空间异形框架相结合的方式实现双曲面效果，有效实现了成本控制，获得业主的高度认可。



　　二、重庆来福士幕墙项目技术难点解析

　　1、开启幕墙单元提升先河

　　重庆来福士水晶连廊底部铝板距地面标高达到200m ，且连廊塔楼之间间距达到50m。幕墙单元属于超大超宽超重完整单元体，完全超越常规幕墙单元，开启幕墙液压同步提升先河。



重庆来福士幕墙外观

　　2、单元板块尺寸对比

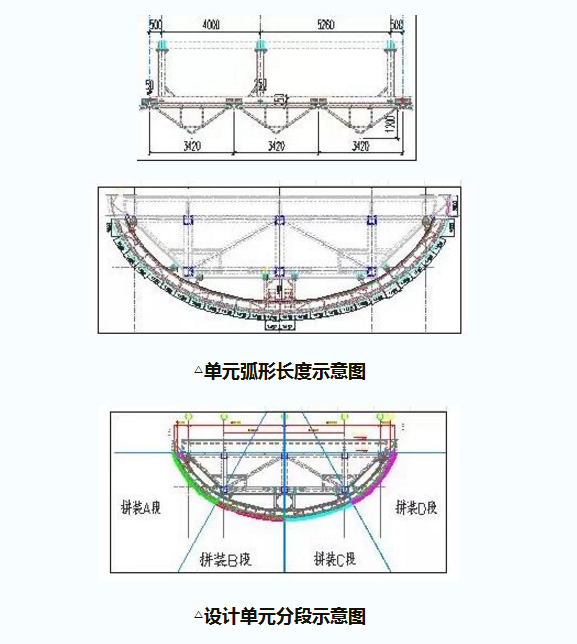

　　每个单元有4段幕墙钢结构组成，幕墙钢结构之间的连接强度既要保证单元完整性又要确保提升吊点强度，并且安装完成后4段幕墙钢结构单元是单独分开的。根据最佳单元变形和精度控制，最终选择10个最佳位置作为提升吊点。

　　

　　一般常规的幕墙单元尺寸在4.2米×2米之间，本工程单元38.5米长、11米宽超规模单元板块，相当于一个十层楼高楼整个立面幕墙整体进行一次性总体提升。一般幕墙单元都属于竖向吊装，幕墙吊装施工从未有过如此超规模单元吊装先例。由于板块尺寸超大，横向水平提升对单元整体的强度要求极高，又属于超高层，不能用常规的措施进行吊装。



　　3、跨专业集成化板块

　　由于超大超重特性以及与泛光照明、排水(词条“排水”由行业大百科提供)管道集成一体，常规吊装单元板块措施无法满足提升需求。所以采用十台液压同步提升跨专业技术，实现集成单元的整体吊装。在确保安全的情况下，应用跨专业液压提升技术方案。



　　4、测量与监控

　　提升过程中单元设计的精度要求误差为20mm，提升吊点越多越容易产生误差，整个提升测量误差监控和纠偏分析是难点。

　　提升过程分别有液压提升设备误差控制系统、全站仪测量、激光测距传感器、提升钢绞线伸出测量分析仪同步监控单元提升误差，确保整个单元提升误差的控制。

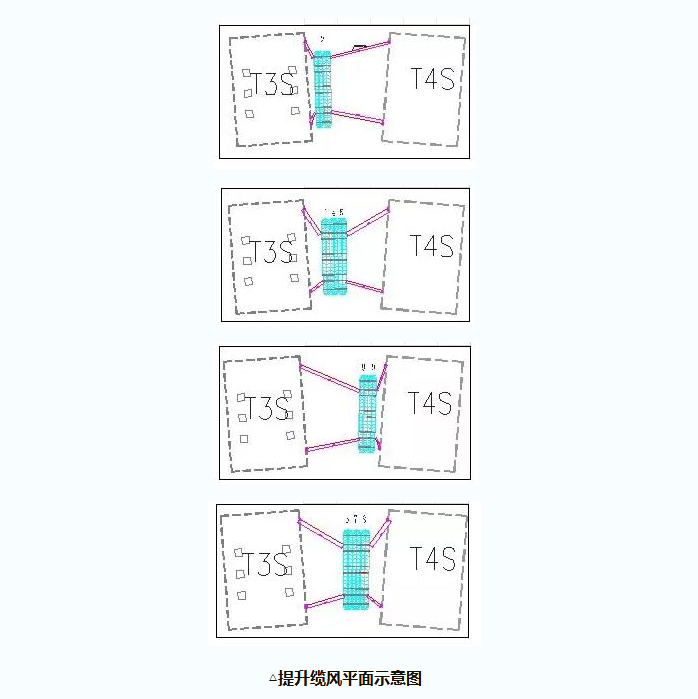

　　相比钢结构提升，本工程超高空提升影响最大属于风荷载，而且提升位置处于两栋塔楼之间。容易产生剧烈的空气流动，发生涡流，气流和阵风。对风力的实时监控、气象报告以及全过程缆风拉结是提升的安全保障。

　　本工程实施了全方位视频监控体系，从各个方位安装监控摄像球机，全程信息化管理项目，从项目管理人员到公司各部门，可以全天候使用手机观看现场施工实时情况。



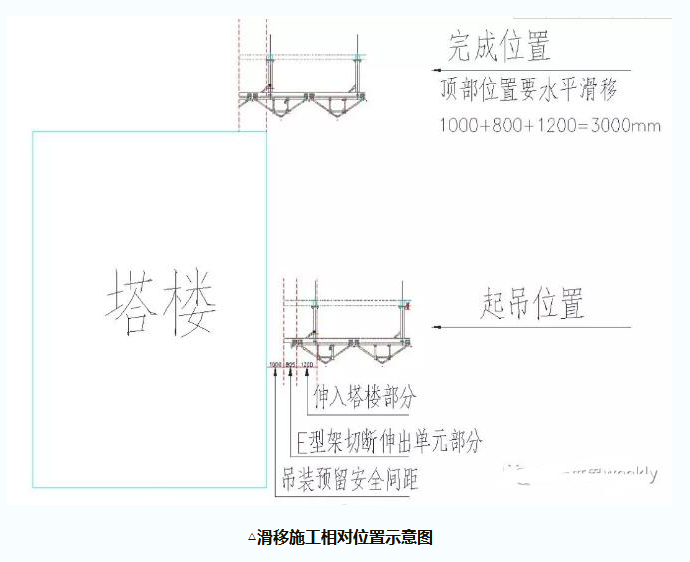

　　5、高分子材料应用—高空滑移采用低摩擦系数的聚四氟乙烯作为滑移催化剂

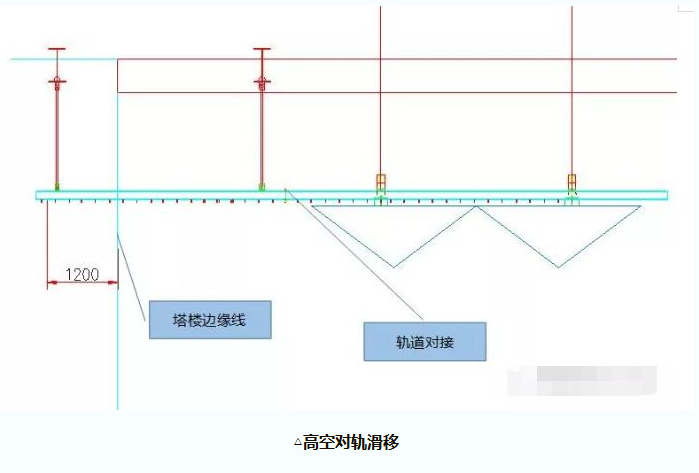

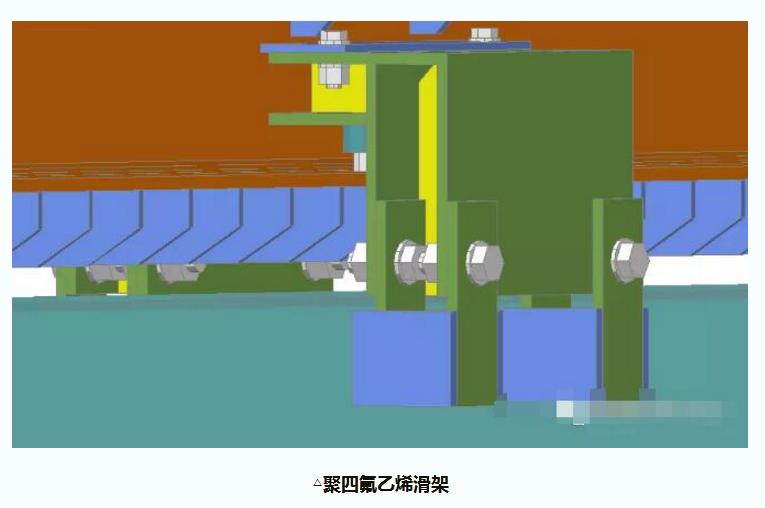

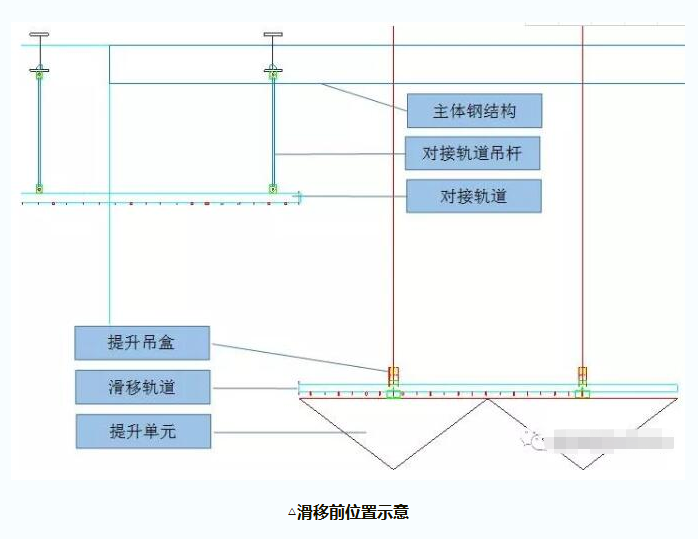

　　重量达到30吨的单元板块在超高空5根轨道滑移，使用具有耐高温的特点、摩擦系数极低聚四氟乙烯作为滑架和轨道之间的介质。解决了滑移水平拉结摩擦力对钢架变形的影响。



　　三、来福士施工方案选择

　　1、幕墙单元组成分析

　　幕墙单元为钢结构加幕墙合二为一，主体结构和装饰结合体。由于幕墙钢结构对整个单元的重量增加较大，相比一般幕墙单元板块，本工程提升单元组成质量密度大。



　　四、提升分区计划

　　

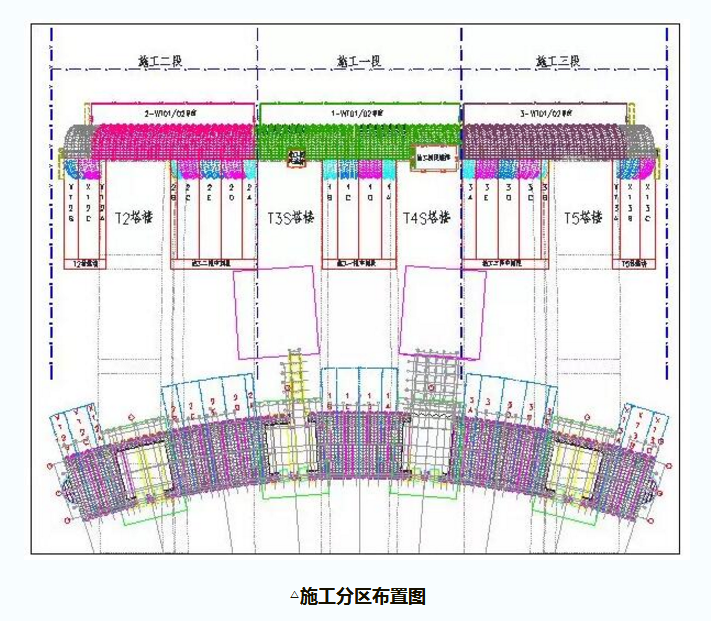

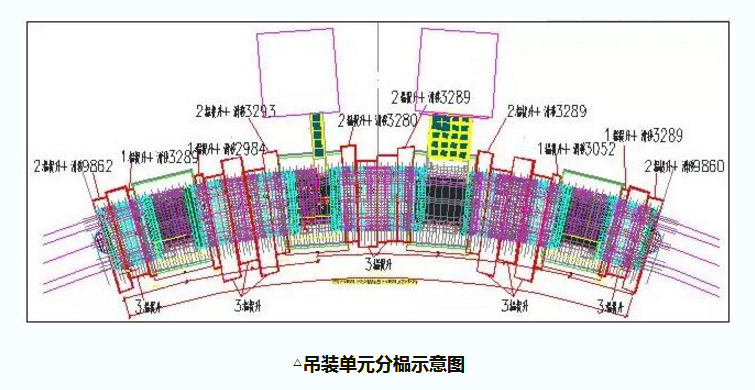

　　根据BIM模拟防碰撞、结构受力、每榀钢架与E型架埋件之间防碰撞确定本工程埋件位置，再由埋件确定提升每个单元榀数。本工程总共有20个提升单元，每个提升单元分别有1榀半环、2榀半环、3榀半环组成。

　　

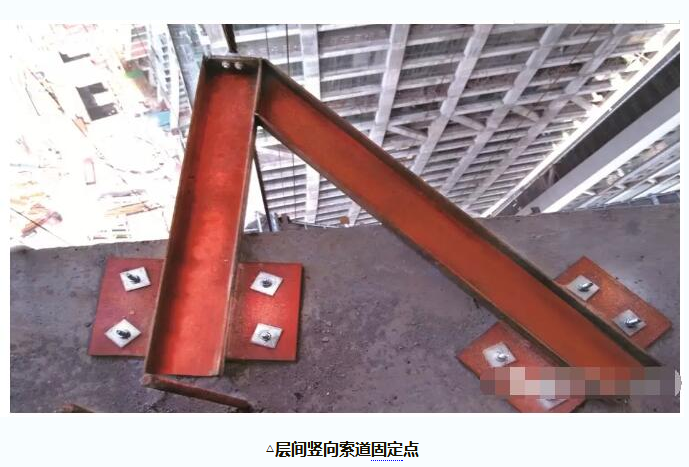

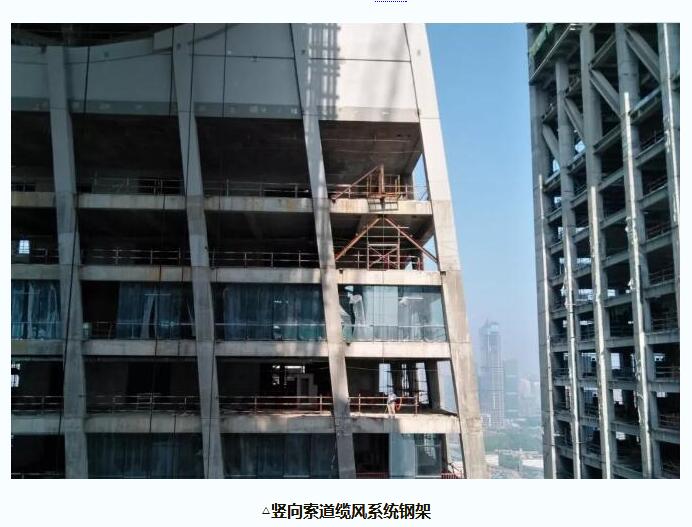

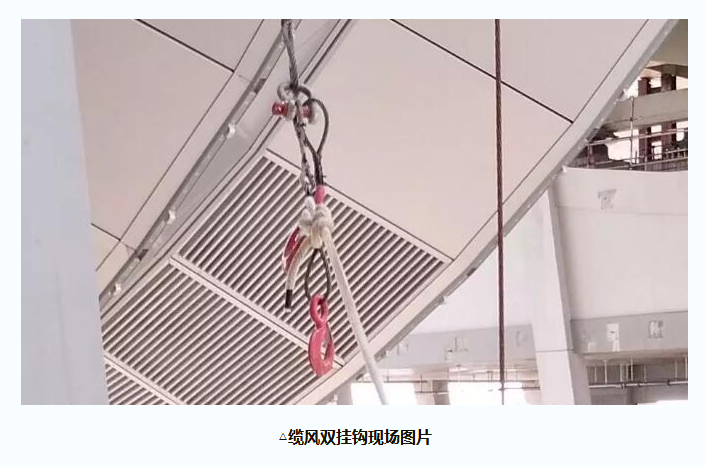

　　本工程提升单元属于超重(最重达到45吨)、超大(长度38.5米，宽度11米)、弧形单元提升、超高空提升(200米)、10个提升吊点布置同步提升(保证幕墙钢骨架及面板精度)、超高空滑移(与塔楼有1.2米重叠)、公司自研发索道式实施缆风系统(超大迎风铝板面必须保证提升整个过程缆风始终拉结)等都属于罕见施工。其次单元板块在胎架拼装时有泛光单位安装灯光照明，安装单位安装了排水系统组成了集成一体化单元板块。

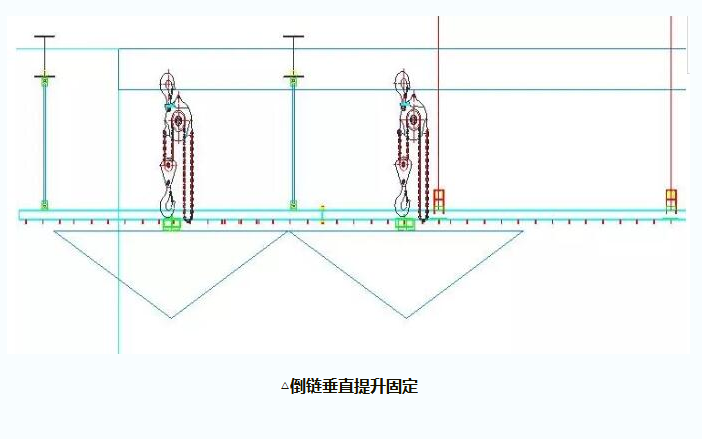

　　五，其他技术难点解析图
